Тепловые насосы
В жаркое лето хочется прохлады, а зимой — тепла. Обычно для этого используются кондиционеры, фанкойлы, газовые, электрические или твердотопливные котлы. Но есть более универсальный вариант — тепловой насос. Его отличие от котла в том, что он не сам создает тепло, а перекачивает его из точки А в точку Б.
В южных регионах Казахстана мы используем тепловой насос «воздух-вода», который стоит не дороже газового котла. В более холодных регионах выбираем геотермальный насос грунт-вода — такие насосы работают на тепле из земли. Они стоят чуть дороже, но за 5 лет сравниваются с газовым отоплением.
Систему отопления и охлаждения с тепловыми насосами нужно проектировать на основе капиллярных матов. Благодаря этому в доме будет обеспечена комфортная температура до 35 °C и горячая вода с температурой 55-60 °C.
Характеристика

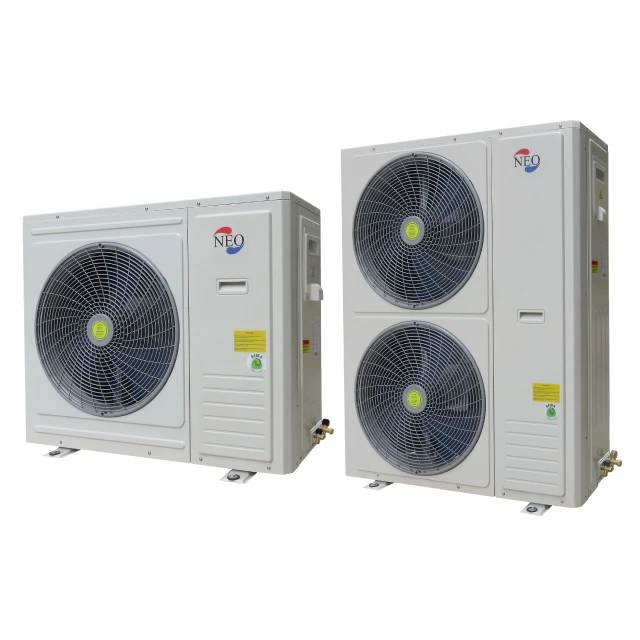

| Параметры | RJ-95H | RJ-160H |
|---|---|---|
| Мощность нагрева при A2/W35 °C, кВт | 8,5 | 14,3 |
| Мощность охлаждения при A35/W7 °C, кВт | 7,2 | 11,5 |
| Мощность нагрева при 4-12C/W35 °C, кВт | 5,9 | 10,2 |
| Номинальная входная мощность нагрева, кВт | 2,45 | 4,17 |
| Номинальная входная мощность охлаждения, кВт | 2,73 | 4,43 |
| Номинальная входная мощность нагрева при низкой температуре, кВт | 2,45 | 4,35 |
| Максимальный потребляемый ток, А | 18 | 28 |
| Напряжение, частота питания | 2208/50 Гц | 2208/50 Гц |
| Температурный режим эксплуатации, °С | -30 °C- +43 °C | -30 °C - +43 °C |
| Размер моноблока, мм | 960×380×820 | 960×380×1270 |
| Уровень шума, Дб | 56 | 58 |

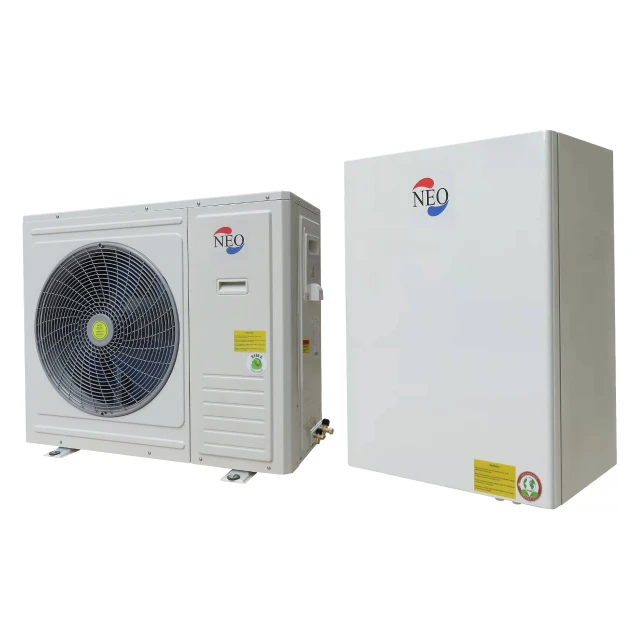

| Параметры | MQ-95H | MQ-160H |
|---|---|---|
| Мощность охлаждения при А35/W7°С, кВт | 7,2 | 9,8 |
| Мощность нагрева при А2/W35°С, кВт | 8,5 | 14,31 |
| Мощность нагрева при A-12/W41°С, кВт | 5,9 | 10,2 |
| Мощность нагрева при A-20/W41°C, кВт | 2,45 | 4,17 |
| Номинальная входная мощность охлаждения, кВт | 5,4 | 8,9 |
| Потребляемая мощность: | ||
| при нагреве, кВт | 2,16 | 3,64 |
| при охлаждении, кВт | 2,73 | 3,77 |
| при температуре - 12°С | 2,45 | 4,35 |
| при температуре - 20°С | 2,56 | 4,23 |
| Максимальный потребляемый ток, А | 18 | 28 |
| Температурный режим эксплуатации, °С | -30°C- +43°C | -30°C- +43°C |
| Размеры внутреннего блока, мм | 530*288*670 | 530*288*670 |
| Бак ГВС во внутреннем блоке, л | 15 | 15 |
| Размеры внешнего блока в мм. | 960*380*820 | 960*380*1270 |
| Уровень шума в Дб. | 56 | 58 |

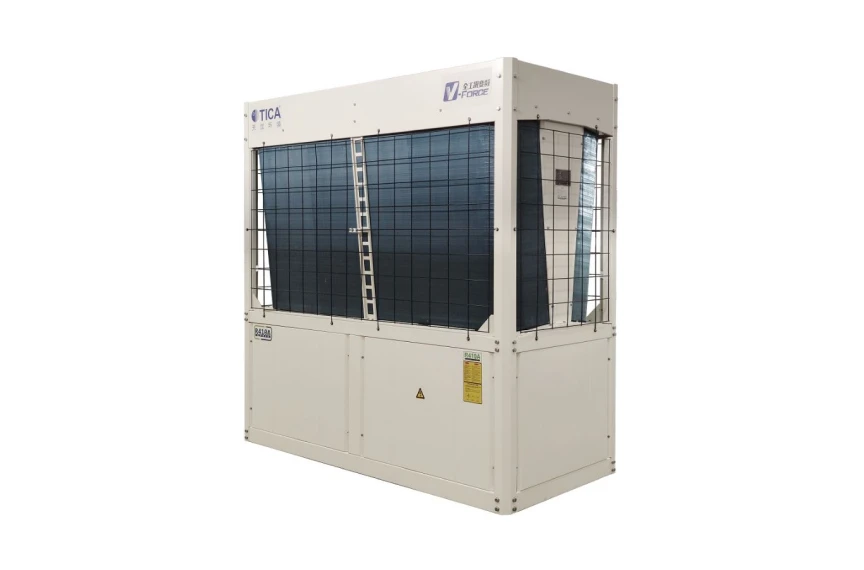

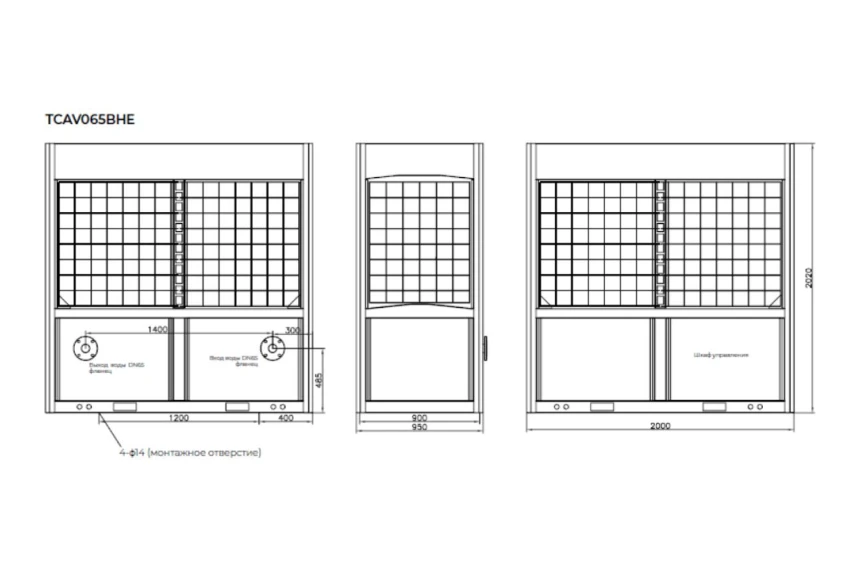

TCAV065BHE модульный чиллер TICA (тепловой насос) инверторный
Номинальный нагрев 1
- Мощность нагрева, кВт 48.0
- Потребляемая мощность, кВт 20.5
- COP, W/W 2.34
- IPLV, W/W 3.10
Номинальный нагрев 2
- Мощность нагрева, кВт 75.0
- Потребляемая мощность, кВт 23.4
- COP, W/W 3.20
Электропитание
- —
Поток воды
- m3/h 11.2
Водонепроницаемость
- kPa 45
Подключение труб для подвода и отвода воды/тип
- — Фланцевое соединение DN65
Режим работы
- — Автоматическая работа, управляемая микрокомпьютерами
Компрессор
- Тип Спиральный инвертор
- Установить кол-во 1
Вентилятор
- Тип DC-инверторный малошумный вентилятор осевого потока
- Поток воздуха, m³/h 26000
- Установить кол-во 2
Хладагент
- Тип R410A
Внешние размеры
- (Д x Ш x В), мм 2000×950×2020
Вес
- Вес нетто, кг 600
- Эксплуатационный вес, кг 660
Шум
- дБ(A) 50-67
Максимальная суммарная мощность
- кВт 31.5
Максимальный рабочий ток
- А 50
Температура, °C
- Диапазон окружающей среды в режиме охлаждения -20 – 55
- Диапазон окружающей среды в режиме отопления -26 – 55
- Обратной воды при охлаждении 10 – 25
- Охлаждающей воды на выходе 5 – 20
- Обратной воды отопления 25 – 50
- Вода на выходе из системы отопления 30 – 55

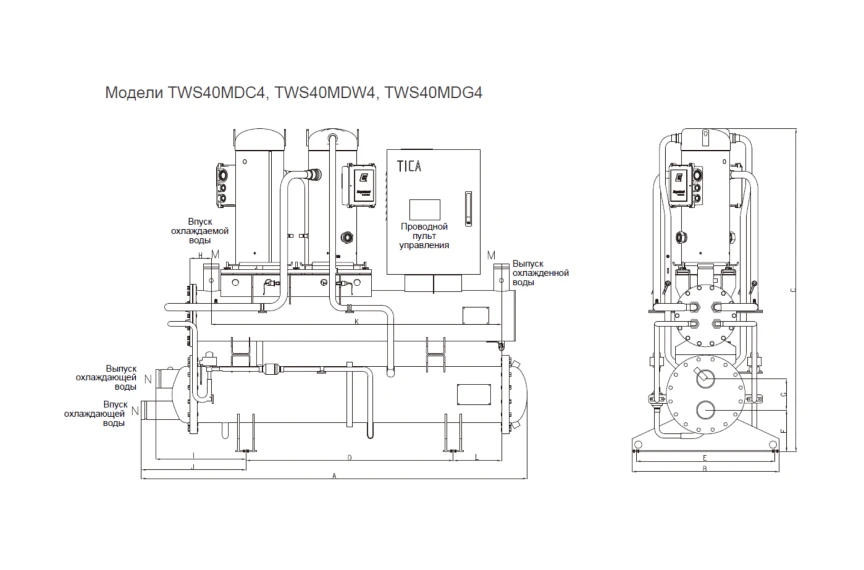

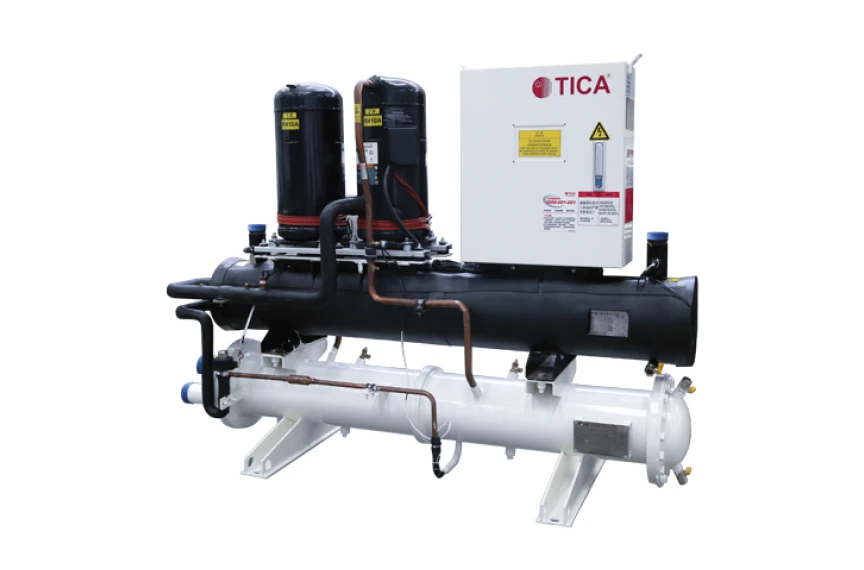

Тепловые насосы серии TWS-MDG геотермальных источников
Теплообменник на стороне горячей/холодной воды
- Номинальный диаметр трубопровода, мм 50 50 65
- Расход воды, м³/ч 13,0 19,5 25,7
- Гидравлическое сопротивление, кПа 40 48 63
- Способ соединения трубопровода Гибкий зажим Гибкий зажим Гибкий зажим
Теплообменник на стороне подземного источника
- Номинальный диаметр трубопровода, мм 65 65 80
- Расход воды, м³/ч 16,3 24,4 32,1
- Гидравлическое сопротивление, кПа 25 50 87
- Способ соединения трубопровода Гибкий зажим Гибкий зажим Гибкий зажим
Габариты устройства, мм
- Ширина 1 880 1 880 1 880
- Глубина 660 660 740
- Высота 1 380 1 490 1590
Холодильный контур
- Хладагент R-410A R-410A R-410A
- Количество контуров 2 2 2
- Тип управления EXV EXV EXV
- Объем загрузки хладагента, кг 12 14,5 18
Масса, кг
- При транспортировке 470 520 630
- При эксплуатации 500 555 670
Примечание:
1. Номинальная производительность и номинальная потребляемая мощность в режиме охлаждения определялись при номинальном расходе воды; температура охлаждаемой воды на входе — 12 °C, на выходе — 7 °C, температура воды из геотермальных источников на входе — 25 °C, на выходе — 30 °C. Номинальная производительность и номинальная потребляемая мощность в режиме нагрева определялись при номинальном расходе воды; температура горячей воды на выходе — 45 °C, температура воды, полученной из геотермальных источников, на входе — 10 °C.
2. Если температура воды, полученной из геотермальных источников, ниже 3 °C, следует добавить гликоль (см. таблицу «Рекомендуемая массовая концентрация гликоля»).
3. Трехфазный источник питания 380 В 50 Гц. Допускаются колебания напряжения в пределах ±10%.
4. Приведенные выше характеристики основаны на результатах испытаний автономных модулей. Максимальное количество чиллеров в блоке — 12. Если требуются агрегаты с характеристиками, отличающимися от приведенных в таблице, свяжитесь с представителем или дистрибьютором компании TICA.
5. Ввиду постоянной работы над улучшением качества и производительности чиллеров приведенные в таблице показатели могут быть изменены без предварительного уведомления пользователей.
Если Вы хотите узнать больше про тепловые насосы, можете перейти по данной ссылке
